SJP700通用型微機綜合保護裝置

1.概述

SJP700通用型微機綜合保護裝置是上海上繼科技有限公司在總結了國內外同行多年應用經驗基礎上，結合國內綜合自動化系統的實際特點，開發研制的集保護、監視、控制、通信等宅利功能于一'體的電力自動化高新技術產品，是構成智能化開關柜的建想電器單元。多種功能的高度集成，靈活的配置，左好的人機界面，使得SJP700通用型散機綜合保護裝置可作為35KV及以下電壓等級的不接地系統、小電阻接地系統、消弧線圈接地系統、直接接地系統的各類電器設備列線路的保護及控制，也可作為邗分66KV、110KV電壓等級中系統的電壓電流的保護及控制。

1.1 SJP700保護裝置的應用范圍

SJP700保護裝置內置一一個由二十多 個標在保護程序構成的保護庫，具有對一次設備電壓電流模擬量和開關量的完堅強大的采集功能，自帶自適應型操作回路，配備標準RS 485通訊口。以L基本功能通過保護對象選擇可實現以下間隔的保護功能:
(1)踐路保護;
(2)分段保護;
(3)電容器保護:
(4)電動機保護:
(5)廠用變保護:
(6) PT控制及切換功能。(各 保護對象包含功能見表1)

1.2 SJP700保護裝置的主要特點

■集保護、 簡易測量、監視、控制、人機接幾、通信等多種功能于一體;專門針對開關和進行 “單元化”設計，一臺裝置即可完成開關桓內所有的自動化功能，簡化了開關柜二次設計和施工，代春了各種常規繼電奉和測量?jī)x表，節省了大量的安裝空間和控制電纜。

■采用32位浮點數字信號處理器(DSP)，具有先進內核結構，高速運算能力和災時信號處理等優良特性，過去由于CPU性能等因素而無法實現的保護算法可輕松實現。

■支持常規的RS485總線通信，一條總線最多允許掛接110個設各。

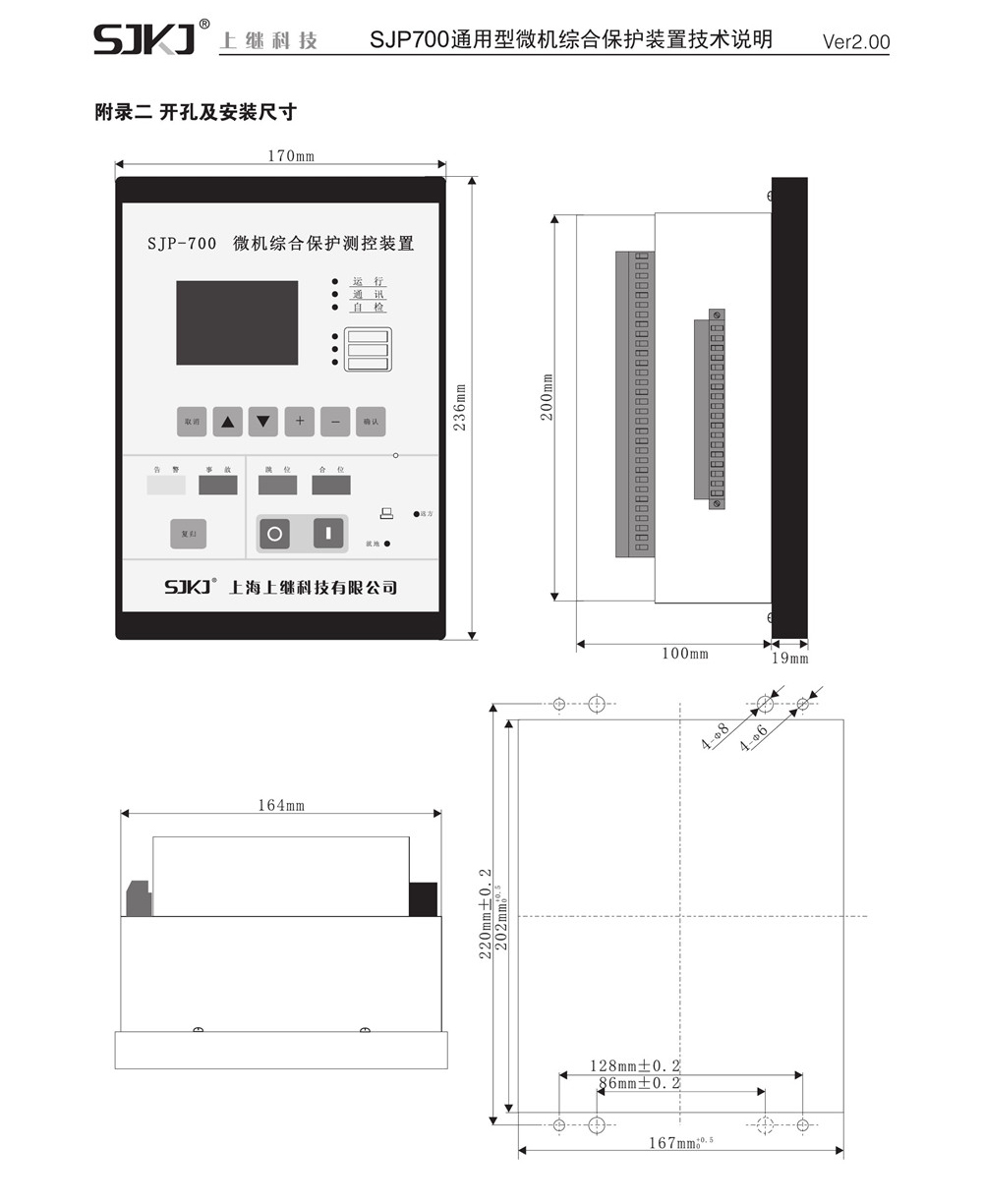

■全封閉金 屬機箱，超薄型設計， 機箱凈深僅100mm，可適用交裝于任何柜型，特別是環網相。機箱防水，防塵，并具有很強的抗靜電、抗電磁干擾和抗機械振動能力;既可分在式就地安裝在開關柜上，也可集中組屏安裝;裝置結構合理，便于安裝、配線和調試。

■表面貼_ L藝，重要器件(如電源模塊、互感器、繼電器、波晶顯示屏、接線端子等)均采用國內外知名企業的成熟產品，平均無故飾時間達100, 00小時.

■完善的白檢能力,發現裝置異常能自動告警;具有自保護能力，有效防止接線錯吳或非正常運行引起的裝置永久性損壞;免維護設計，無需在現場調整采樣精度，精度不會因?yàn)榄h(huán)境改變和長期運行引起誤差增大。

■國際通用輸入 電源模塊，兼容85~264V交 流或直流工作電源，史在電源跌落和電壓突變方面有出 色表現。

■斷路 器操作回路具有交吉流通用的硬件歷跳閉鋇模塊，分/合閘操作回路的電流大小不影響模塊正常工作。強化的斷路器操作管理功能，對各種運行方式的變電站，配電站均能適用。

■開關量輸入支持直接跳閘或告路， 用于瓦斯、溫變等重要保護或聯鎖跳閘。 采用可設置變位確認時間窗技術，有效消除開關接點科動和電磁干擾，保證逼信正確率達100%。

■人機接口符合人機工程設計要求，節肯光液晶，菜單化設計，中英義顯示，合理化屏幕保護控制。顯示內容包括保護數據、開關量狀態、事件記錄、保護定值和系統勢數等。

■具有事件記錄功能，可記錄與電力系統安全運行相關的所有事件，時問分辨率小于Ims，可在線記錄事件90條，掉電不丟失，便于分析收陷原因利診斷設備缺陷。

   ■具有多套保護定值手動切換功能。
   ■具有中英文菜單切換功能。
   ■適用于系統額定工作頻率為50Hz或60Hz電網。
